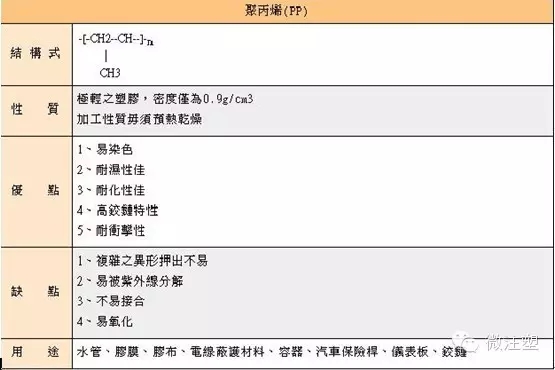

料筒溫度 喂料區(qū) 30～50℃（50℃）

    區(qū)1 160～250℃（200℃）,

    區(qū)2 200～300℃（220℃）,

    區(qū)3 220～300℃（240℃）

    區(qū)4 220～300℃（240℃）,

    區(qū)5 220～300℃（240℃）

    噴嘴 220～300℃（240℃）

    括號(hào)內(nèi)的溫度建議作為基本設(shè)定值，行程利用率為35％和65％，模件流長(zhǎng)與壁厚之比為50：1到100：1

    熔料溫度 220～280℃,料筒恒溫 220℃,模具溫度 20～70℃

    注射壓力 具有很好的流動(dòng)性能，避免采用過(guò)高的注射壓力80～140MPa（800～1400bar）；

    一些薄壁包裝容器除外可達(dá)到180MPa (1800bar).

   保壓壓力 避免制品產(chǎn)生縮壁，需要很長(zhǎng)時(shí)間對(duì)制品進(jìn)行保壓（約為循環(huán)時(shí)間的30％）；約為注射壓力的30％～60％.

   背壓 5～20MPa（50～200bar）.

   注射速度 對(duì)薄壁包裝容器需要高的注射速度（帶蓄能器）；中等注射速度往往比較適用于其它類(lèi)的塑料制品.

   螺桿轉(zhuǎn)速 高螺桿轉(zhuǎn)速（線速度為1.3m/s）是允許的，只要滿(mǎn)足冷卻時(shí)間結(jié)束前完成塑化過(guò)程就可以.

   計(jì)量行程 0.5～4D（最小值～最大值）；4D的計(jì)量行程為熔料提供足夠長(zhǎng)的駐留時(shí)間是很重要的

   殘料量 2～8mm，取決于計(jì)量行程和螺桿轉(zhuǎn)速.

   預(yù)烘干 不需要；如果貯藏條件不好，在80℃的溫度下烘干1h就可以.

    回收率 可達(dá)到100％回收.

    收縮率 1.2～2.5％；收縮程度高；24h后不會(huì)再收縮（成型后收縮）.

    澆口系統(tǒng) 點(diǎn)式澆口或多點(diǎn)澆口；加熱式熱流道，保溫式熱流道，內(nèi)澆套；澆口位置在制品最厚點(diǎn)，否則易發(fā)生大的縮水.

    機(jī)器停工時(shí)段 無(wú)需用其它材料進(jìn)行專(zhuān)門(mén)的清洗工作；PP耐溫升

    料筒設(shè)備 標(biāo)準(zhǔn)螺桿，標(biāo)準(zhǔn)使用的三段式螺桿；對(duì)包裝容器類(lèi)制品，混合段和切變段幾何外形特殊（L：D＝25：1），直通噴嘴，     止逆閥.

     山東東方宏業(yè)化工有限公司是提供聚丙烯、聚丙烯廠家的優(yōu)秀供應(yīng)商。
